无线参数的配置非常重要，它涉及到组网和功耗等关键性能，下表列出常见的重要的无线参数，这些参数均可以通过配置工具TinyCFG进行设置。
| 名称 | 类别 | 默认值 | 说明 |
|---|---|---|---|
| UB_WNET_FUNC | 通用 | 0 | 节点角色 |
| UB_SCAN_CHAN_OFT | 通用 | 1 | 信道编号 |
| UB_SCAN_CHAN_NUM | 通用 | 4 | 信道数目 |
| UB_LISN_CHAN_OFT | 通用 | 0 | 唤醒信道 |
| UH_WNET_LEVEL_INIT | 通用 | 65535 | 层次编号 |
| UB_WNET_LEVEL_THR | 通用 | 65535 | 层次门限 |
| DB_MRFI_SLOW_TS_INFO | 路由 | 0x213a | 慢速时隙 |
| DB_MRFI_FAST_TS_INFO | 路由 | 0x2138 | 快速时隙 |
| DH_MRFI_RESV_TS_NUM | 路由 | 0 | 保留时隙 |
| DH_WNET_NETID | 路由 | 0x37218848 | 网络标识 |
| DH_WNET_PASSWD | 路由 | 0xbeef | 接入密码 |
| NH_WNET_NETID | 节点 | 0x37218848 | 网络标识 |
| NH_WNET_PASSWD | 节点 | 0xbeef | 接入密码 |
| NH_MRFI_TS_NUM | 节点 | 1 | 时隙数目 |
节点角色
| 名称 | 数值 | 说明 |
|---|---|---|
| NOD | 0 | 终端节点 |
| RTB | 1 | 路由节点-下端，负责下行无线，串口和上端相连 |
| RTT | 2 | 路由节点-上端，负责上行无线，串口和下端相连 |
| RTU | 3 | 路由节点，复合单元，负责上下行无线 |
信道配置
每个节点都配置一张可以信道列表，由信道编号（UB_SCAN_CHAN_OFT）和信道数目（UB_SCAN_CHAN_NUM）构成，同一小区的路由节点和终端节点信道列表需相同，路由节点通过扫描，测量信道的质量，选择其中最优一个作为工作信道，而终端节点接入时，也扫描信道列表，寻找广播信标，然后接入网络。如果多次扫描失败， 它就进入睡眠，这时它会周期监听唤醒信道（UB_LISN_CHAN_OFT），等待被唤醒 。
时隙配置

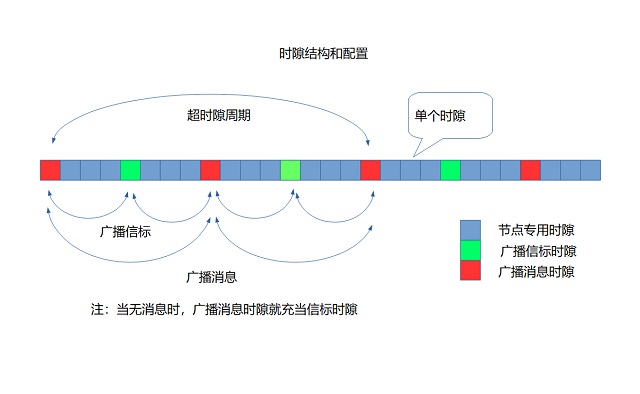

无线信道的时隙结构如下图所示，共有三种类型的时隙，描述如下表
| 名称 | 说明 |
|---|---|
| 超时隙周期 | 无线信道可用的时隙数目，它是周期重复的 |
| 节点专用时隙 | 分配给节点的专用时隙，节点在时隙可以进行收发 |
| 广播信标时隙 | 需要接入的节点扫描到信标，根据它的内容进行接入 |
| 广播消息时隙 | 在线节点可以在这个时隙上接受到广播下行消息 如无待发的消息，则广播信标 |
时隙配置16bit包含如下信息
| 比特位 | 说明 |
|---|---|
| 0..3 | 时隙的时长，2^^bits[0..3] 毫秒 |
| 4..7 | 超时的周期，共2^^bits[4..7]个时隙 |
| 8..11 | 每2^^bits[8..11]时隙，广播一次信标 |
| 12-15 | 每2^^bits[12..15]时隙，广播一次消息 |
例如时隙配置0x3248，就是对应上面的时隙配置示例图
| 比特位 | 说明 |
|---|---|
| 0..3 | 时隙的时长256毫秒 |
| 4..7 | 超时的周期共16个时隙 |
| 8..11 | 每4时隙，广播一次信标 |
| 12-15 | 每8时隙，广播一次消息 |
对于在线节点，需要在分配的节点时隙和广播消息时隙进行收发，而对于准备接入的节点，需要扫描信标时隙。
快慢时隙
时隙的配置原理如上所述，在系统中存在快（DB_MRFI_FAST_TS_INFO）和慢（DB_MRFI_SLOW_TS_INFO）两种时隙配置，适应不同的需求，如下表
| 名称 | 说明 |
|---|---|
| 慢速时隙配置 | 正常工作，功耗要低，流量低 |
| 快速时隙配置 | 修改配置，软件更新，流量高 |
可以在网关节点发起切换配置命令，在快速和慢速网络之间切换，以适应不同应用需求。比如需要更新软件时，先切换到快速网络，更新完成后，再恢复到慢速网络。
带宽配置
终端节点的接入时，申请的时隙数（NH_MRFI_TS_NUM）, 对于终端节点通常是1个，而路由节点由于服务多个终端节点，需要更多的带宽，当它接入到上级路由节点是，可以申请更多的时隙，以满足更高的带宽需求，保留时隙（DH_MRFI_RESV_TS_NUM）指为下级路由节点保留的带宽，避免所以时隙被终端节点抢占 。
网络结构
TinyWSN本质上是一个层次网络，每个节点都有之间层次编号（UH_WNET_LEVEL_INIT）和层次门限（UH_WNET_LEVEL_THR），节点的接入都需要满足下面关系：
上级层次 < 层次编号 <= (上级层次+层次门限)

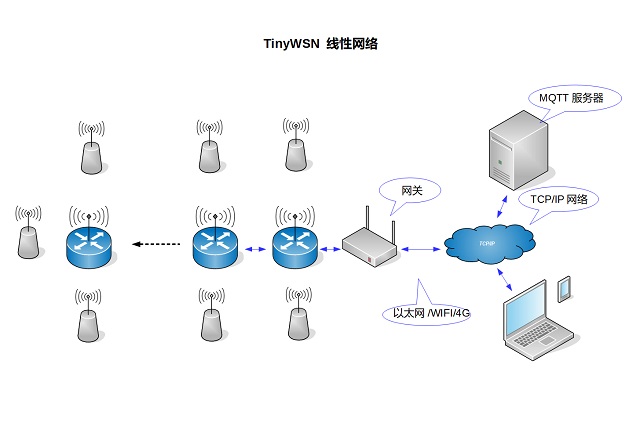

利用这个关系，可以控制网络的结构，主要是用在路由节点上，如下图所示线性网络
网关节点（层次编号，层次门限）为（0， 1）， 下一级依次为（1，1），如下所示
(n, 1) — >(3,1) — > (2,1) –> (1,1) — > (0, 1)
最终形成线性结构， 也可以把层次门限提高到2， 这样它可以最多有两层上级候选，它根据接受信号的强度和质量选择其中一级，通常会选择离自己最近的一级，但是当这一级有故障发生时，它有机会选择上上级，这样提供一定的故障冗余能力
(n, 2) — >(3,2) — > (2,2) –> (1,2) — > (0, 2)
通过这种控制，可以容易构造出树状和环状的网络。而终端节点的默认门限（65535），意味是不受限的，可以随意接入到任何路由节点上。
网络标识
每个节点都有网络标识（NH_WNET_NETID）和接入密码（NH_WNET_PASSWD），只有它路由节点的相同，才会被允许接入到网络中，它提供最初的接入网络安全，当接入时会分配动态密钥，以及利用同步系统的时间戳，进行信息加密，保障信息安全。
配置示例

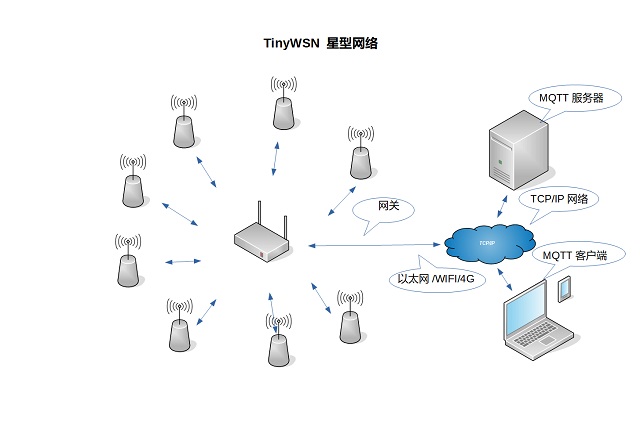

下面的示例展示如何利用默认的配置，只需做最小的修改，就可以使得整个网络工作起来。当我们拿到几个节点模块，只需要挑选其中一个作为网关，修改它的下面配置就可以了，就可以组成一个简单的星型网络，
| 名称 | 默认值 | 修改值 | 说明 |
|---|---|---|---|
| UB_WNET_FUNC | 0 | 1 | 配置成RTB，只有下行无线，上行是有线串口 |
| UH_WNET_LEVEL_INIT | 65535 | 0 | 配置层次0，作为网关，上行数据从串口输出 |
如下图所示，其中网关模块可以简单使用节点模块+开发板代替，把网关程序TinyGW直接运行在电脑中， 或者不连接到MQTT服务器，直接从节点模块的串口输出上行数据。这就是最简单的软硬件配置过程。
