如何增加网络容量？

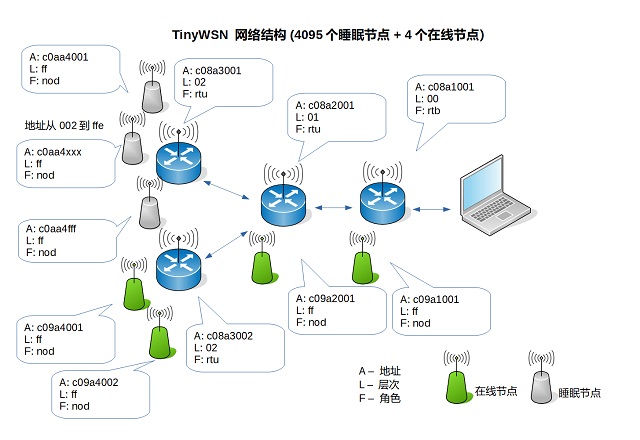

在TinyWSN网络中，一个路由节点同时支持的在线节点数目是有限的，常见是64~96个在线节点，如果全部只使用在线节点，往往不能满足传感器网络的容量要求，这时可以通过增加睡眠节点的数量来满足容量的要求。这也是TinyWSN典型的组网模式，大部分节点都配置成睡眠节点，达到增加容量，已经降到功耗的要求， 只有保留少量是在线节点，以满足较高的响应速度的要求。如下图所示， 整个网络含了4095个睡眠节点和4个在线节点：

睡眠节点

睡眠节点，又称离线节点，它的实际处于不连续接收模式，或DRX模式，它周期打开一个很小的接收窗口，扫描是否有无线数据帧的前导码，如果有就切换到接收模式；否则关闭无线，等待下一个接收周期。由于接收窗口非常小，它绝大部分时间都是处于睡眠模式，使得它平均功耗保持较低水平（小于2uA），下面介绍通过几个示例，介绍睡眠节点的上下行数据的发送，收发数据利用节点的命令模式进行，命令的语法可以格式参加：http://www.tinywsn.net/wordpress/index.php/docs/manual/node/node-usrpkt/usrpkt-intr/

上行数据

上行数据发送比较简单，外部模式只需从串口输入数据，或者内嵌模式通过消息发送，节点模块收到数据后自动激活，进行网络鉴权和接入过程，当完成数据发送后，又恢复到睡眠模式。上行数据的周期由外部自行输入决定，常常是几个小时一次，甚至一天一次。例如，有一外部测量模块，每隔8小时进行温湿度测量，然后发送测量结果。

下行数据

下面示例如何配进行节点LED开关的配置过程，首先需要明确的是，睡眠节点需要唤醒和接入网络之后，才能接收到下行数据，所以数据下发时，都需要一个唤醒过程。下面示例了两种配置过程

单点发送

广播发送

广播唤醒时，所有的睡眠节点同时激活，它们竞争接入网络，由于网络支持的接入容量是有限的，只有部分能成功接入，有些节点失败后，重复进入睡眠，所以需要多次唤醒，如下所示，唤醒的命令格式： addr$wkup,nod_addr[,token][/bfndx]
其中有一个token参数，作为本次唤醒的标识，这样可以避免多次被重复唤醒。
