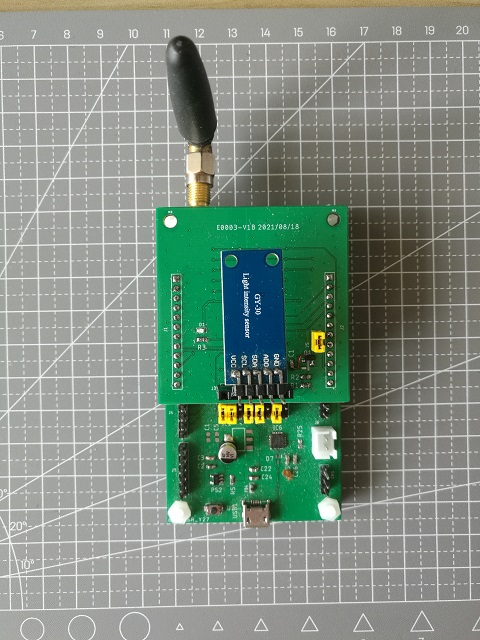

扩展板的配置
| 功能 | 短接配置 |
|---|---|
| 电源和LED控制 | R4, R5 |
| 传感器I2C总线 | R43, R16, R23, R40, R32 |
传感器的连接
| 管脚 | 信号 |
|---|---|
| SENS_D0 | VDD |
| SENS_D1 | PB8/I2C1_SCL |
| SENS_D2 | PB9/I2C1_SDA |
| SENS_D3 | PB12/ADC_IN18 |
| SENS_D4 | GND |
软件运行流程
在系统初始化过程中，设置同步定时器，比节点时隙提早一个时隙唤醒，这样提前完成传感器的测量，使得数据可以在节点时隙发送， BH1750光照传感器是I2C总线接口。
完整实现代码参见下面链接
https://gitee.com/tinywsn/fw-stm32l1-wbed-usr/tree/master/apps/lightd
