功耗测量 – TinyWSN

节点的功耗是传感器网络的核心性能，TinyWSN由于使用同步网络，使得节点无论是在线和睡眠状态都有比较低的功耗。

终端节点支持两种模式，如下表所示，它们都需要周期打开接受或收发窗口，周期是可以配置
为了降低功耗，一般可以配置的比较长，如几十秒，收发窗口影响比较小，主要是基底功耗的大小影响比较大。

模式名称	说明
在线模式	周期打开收发窗口（几十毫秒，< 30ms），其余时间关闭
睡眠模式	周期打开接受窗口（几个毫秒，< 10ms），其余时间关闭

目前开发板已经预留功耗测量端子，开发板的原理图可以从下面链接下载，http://www.tinywsn.net/wordpress/index.php/download/

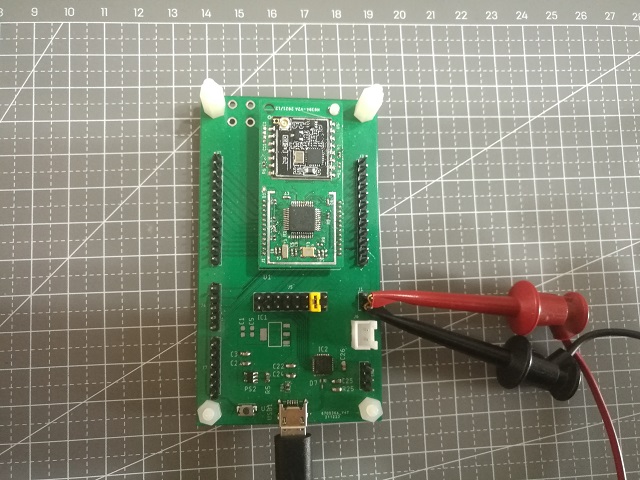

把电流表串进电路，跳线帽如下图配置，这时就可以读出节点的工作电流了

下面我们以节点N0302为例，演示两种工作模式的功耗测量过程

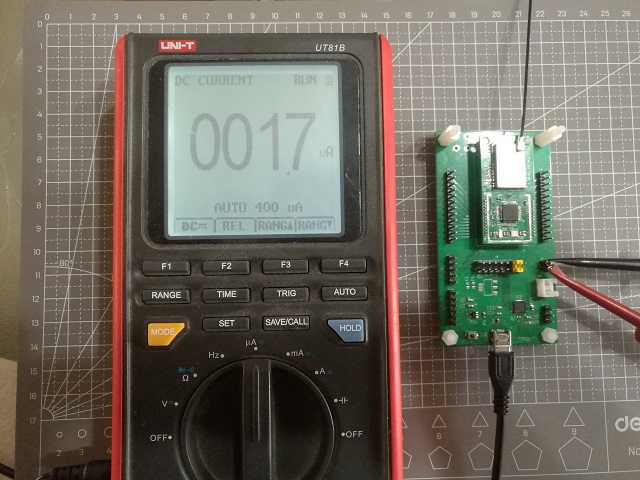

如下图所示，连接电流表，打开路由节点，等待终端节点连接完成，进入在线模式，这时电流读数就稳定了，这时读出的是基底电流，当打开无线收发窗口时，电流会有瞬间跳变

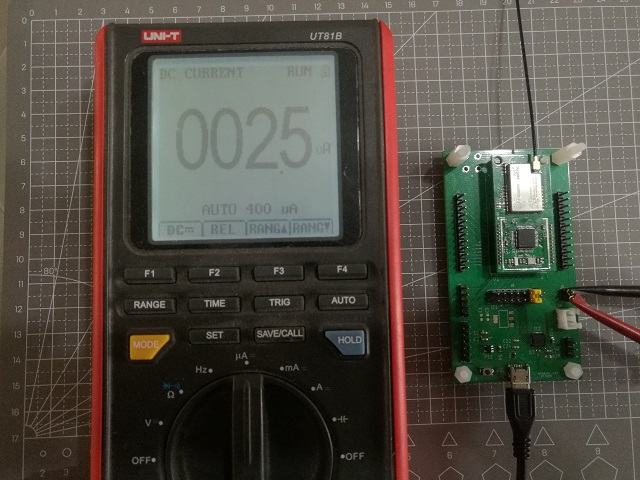

如下图所示，连接电流表，关闭路由节点，等待终端节点扫描失败，进入睡眠模式，这时电流读数就稳定了，这时读出的是基底电流，当打开无线接受窗口时，电流会有瞬间跳变

按照上述方法，我们可以测量各个模块在两种模式下的功耗，如下表所示
