网关软件TinyGW本身是由python开发，它的源码完全开源，便于用户直接修改和扩充，但是在使用过程中，它也有显示需求，比如设置参数，显示状态等等，为了便于使用，我们采取了类似串口屏的方式，但是使用网络接口UDP, 外接128X64的点阵OLED, 只需发送用JSON描述的图形操作命令，就可以直接使用。

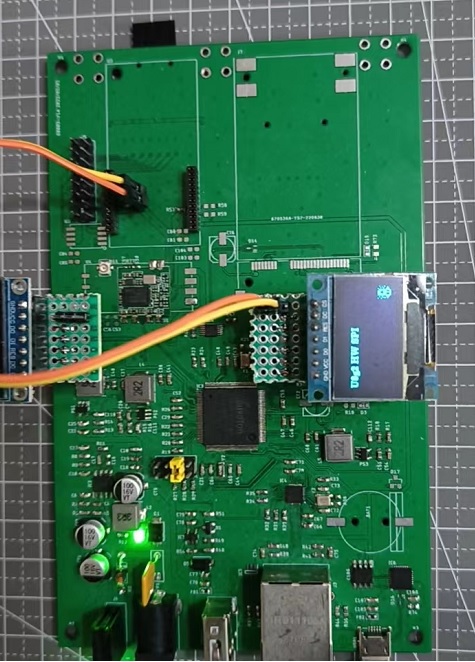

硬件接口
如上所示，在网关硬件中预留有SPI和I2C接口各一路，所以可以插入支持SPI和I2C接口的OLED模块。
软件架构
软件架构如上所示，对外提供UDP接口，接受使用JSON描述的图形操作接口，图形库使用是u8g2.
使用示例
软件包括两个文件，netlcd.ini是配置文件
root@LEDE:~# ls
netlcd
netlcd.ini
root@LEDE:~#
配置文件netlcd.ini的格式， 其中bus是OLED的总线接口，可以是spi或i2c, port是监听的UDP端口号.
root@LEDE:~# cat netlcd.ini
[sys]
bus= spi
port = 9904
[pin]
res = 65
dc = 66
[spi]
dev = 0x10
[i2c]
dev = 0x00
addr = 0x3c
root@LEDE:~#
列出netlcd支持的图形接口, 这些接口完全来自是u8g2的接口，可以参考u8g2.h的定义
root@LEDE:~# ./netlcd -l
0: ClearDisplay()
1: draw_l90_r0(uint_t x, uint_t y, uint_t len, uint8_t dir)
2: SetMaxClipWindow()
3: SetClipWindow(uint_t clip_x0, uint_t clip_y0, uint_t clip_x1, uint_t clip_y1 )
4: SendBuffer()
5: ClearBuffer()
6: SetBufferCurrTileRow(uint8_t row)
7: FirstPage()
8: NextPage()
…..
49: DrawStr(uint_t x, uint_t y, const char *str)
…..
root@LEDE:~#
当我们要使用netLlcd, 只需要往它的端口号发送数据，数据的格式是文本的JSON格式， 这个格式人机都可以阅读，非常方便. 下面我们socat工具（或者其他socket工具）来测试netlcd的接口，我们把发送的JSON命令存成文件，它是文本格式，可以直接编辑
| 文件 | 内容 |
|---|---|
| ClearDisplay.jsn | { “func”: “ClearDisplay” } |
| SendBuffer.jsn | { “func”: “SendBuffer” } |
| DrawStr.jsn | { “func”: “DrawStr”, “x”: 32, “y”: 32, “str”: “Hello,world.” } |
测试时，只需把发文件内容发送到netlcd的端口，就可以在OLED上观察显示效果, 比如想在屏幕上显示“Hello,world”字符串，只需依次运行下面命令，
#cat ClearDisplay.jsn | socat stdin udp-sendto:192.168.3.116:9904
#cat DrawStr.jsn | socat stdin udp-sendto:192.168.3.116:9904
#cat SendBuffer.jsn | socat stdin udp-sendto:192.168.3.116:9904
上面命令，只是简单吧文件内容发送到地址192.168.3.116 端口9904， 这就是netlcd监听的端口。类似的，我们可以利用这70几个图形接口的组合，构造出自己的显示内容。
