节点模块支持人机交互

在一些应用场合可能需要简单的人机交互功能,为此增加了对u8g2嵌入式图形库的支持,u8g2支持几十种显示驱动芯片,丰富的字体可供选择,而且还可以支持中文显示,可以实现 比较复杂的图形动态显示。它包括两种使用模式

模式缓冲说明
u8x8所以得操作直接写入,导致刷新有抖动,支持8×8字符,但是节省内存
u8g21 page
2 page
full page
有显示缓冲,刷新效率高,支持中文和图形,但是要额外内存

具体实现可以参考下面的例程,支持I2C总线和SPI总线控制器

例8-u8x8嵌入式图形库显示测量值
http://www.tinywsn.net/wordpress/index.php/docs/manual/node/node-wbed/node-wbed-ex8/

例9-u8g2嵌入式图形库显示测量值
http://www.tinywsn.net/wordpress/index.php/docs/manual/node/node-wbed/node-wbed-ex9/

分类
设计开发

节点模块的尺寸和接口

节点模块的尺寸和接口的具体描述参见
http://www.tinywsn.net/wordpress/index.php/docs/manual/node/node-hardware/

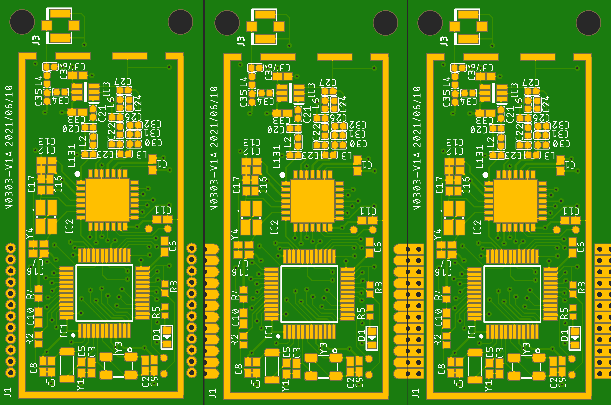

在下图三个板间链接形式中,各有各自优缺点

编号名称优劣
图一插针灵活更换,需要增加额外的插针和插座,可以通过螺丝增加固定强度
图二半孔焊接牢固,半孔工艺的成本高, 底板生产过程还需要考虑模块焊接温度曲线
图三插针+半孔兼顾上面的优缺点,半孔工艺的成本高

插针版本可参见节点产品目录
http://www.tinywsn.net/wordpress/index.php/node/
